一．产品介绍
1.1 概述
ZR-3N自冷式凝固点测定仪用于完成凝固点降低法测摩尔质量的实验。
1.2 特点
采用独特的大功率半导体制冷元件制冷，效率高，体积小，重量轻，无污染，无嘈声，无振动，不需 要氟利昂等制冷剂，采用计算机处理系统,冰浴场温度连续可控，散热面采用强迫风冷，无需外部连接冷却水，不会有冷却水停水造成仪器损坏的麻烦，磁力搅拌连续可调，无机械摩擦影响，无搅拌杆热传递问题，大视窗透明反应室，可方便的观察样品结晶过称，样品管具有温度补偿功能，开放了反应室上面的操作空间，方便加样取样，可以通过上位机软件进行全自动测量。
1.3 技术指标
1.输入电压：220±10%V AC
2.环境温度：-10~30℃
3.温度﹑温差分辨率：0.01℃／0.001℃,测温范围：-50℃~180℃.
4.温差范围：-49.999℃~99.999℃，带温度锁定、读数时间预置
5.冰浴场温度分辨率：0.01℃。
6.冰浴场控温范围：-15℃~室温,
7.冰浴场制冷功率：0~200W
8.泵流量：＞10L／min
7.搅拌0~2400转／min连续可调.
9.样品温度补偿电流：0~150mA连续可调.
10.带数字接口,采用计算机处理系统，可自动显示，记录时间与温度
11.数据，绘制时间与温度曲线。也可手动测量。
12.整机功率＜500W。

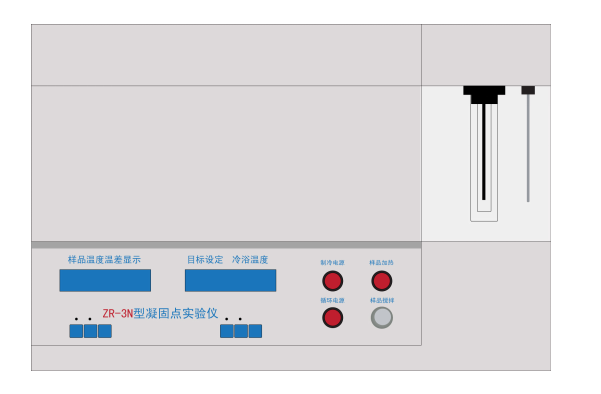

二． 产品图示

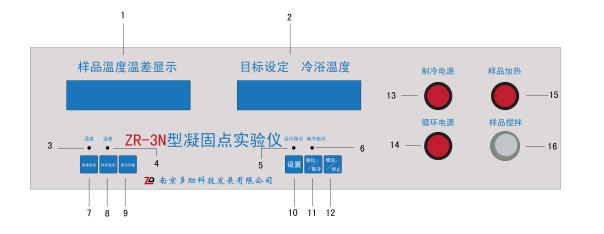

1.1前面板
1—样品温度温差显示窗口
2—冰浴场温度显示窗口
3—温度指示灯
4—温差指示灯
5—运行指示灯
6—制冷指示灯
7—基准设定键
8—时间设定键
9—显示切换键
10—冰浴场目标温度设定键
11—移位制冷复用键
12—增加停止复用键
13—制冷电源开关
14—循环泵电源开关
15—样品加热开关
16—样品搅拌纽

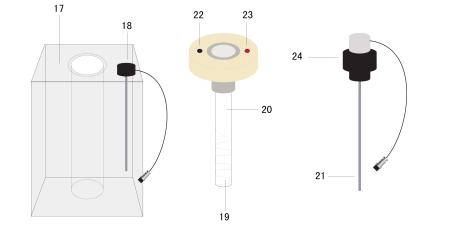

1.2冰浴场
17—冰浴场上盖板
18—冰浴场温度探头
19—样品管加热丝
20—样品管
21—样品温度探头
22—样品管加热丝插孔
23—样品管加热丝插孔
24—样品温度探头支架

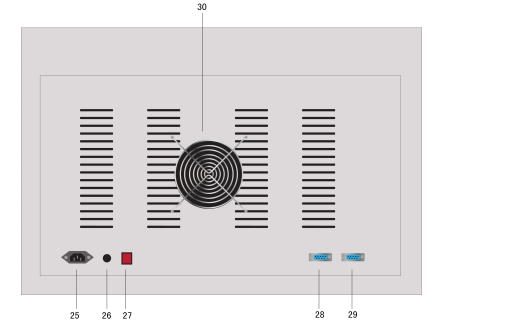

1.3后面板
25—电源插座
26—保险丝盒
27—电源开关
28—通讯口1
29—通讯口2
30—风扇
三．操作步骤
1. 将冰浴场上盖板打开，放入冷冻液（水），高度离上盖板1公分左右。
2. 打开电源开关，制冷电源开关，循环泵电源开关。
3. 按一下冰浴场目标温度设定键，光标在冰浴场温度显示窗口闪烁，按移位制冷复用键可使光标移动到需 要的位置，按增加停止复用键可从0-9选择所在位的温度值。
4. 再按一下冰浴场目标温度设定键，光标消失，表示退出冰浴场温度设定。按一下移位制冷复用键，制冷指示灯亮，表示正在制冷。按一下增加停止复用键，制冷指示灯灭，表示停止制冷。
5. 取样品（如环己烷25ml）倒入样品管中（操作时尽量不要碰触加热丝），插入样品温度探头，设定好冰浴场温度（溶剂为环己烷时设定3.2度左右），调节样品搅拌纽到合适的位置（注意不要太快，中途不要改变速度）。
6. 手动测量时观察样品温度温差显示窗口的温度变化，按一下显示切换键，温差指示灯亮，表示显示窗口显示的是千分之一精度的温度，再按一下显示切换键，显示的是基准温度，再按一下显示切换键，显示的是百分之一精度的温度。按一次时间设定键，时间显示值增加1秒（范围5-99秒），时间设定值确定后自动倒计时（如设定30秒自动倒计到0）.同时按下时间设定键和显示切换键，在样品温度温差显示窗口最左边出现“！”，表示在倒计到0时发出提示音，此时可记录数据。
7.自动测量时把通讯线一端插入通讯口2，另一端插入电脑COM口。在电脑上打开“凝固点测定系统3.0”软件，点击“开始”可自动记录凝固点降低曲线。当下降曲线接近凝固点（如溶剂为环己烷时为6.6度左右）时可观察到结晶体出现，此时发生相变过程，凝固点降低曲线出现平台。平台出现1分钟左右（不要使平台过长以免溶剂固化冻住搅拌子），按一下样品加热开关，使溶剂熔化。当观察到凝固点降低曲线离开平台0.5度时关闭样品加热开关，进入下一个凝固点降低曲线。以此类推测三次。把称量好的溶质（如萘0.1-0.2克）放入样品管中，按一下样品加热开关（加热时间适当延长使溶质熔化），按照上述步骤测量三次。点击“停止”，点击“保存”。
8.数据处理。在电脑上打开“凝固点测定系统3.0”软件，点击“打开”载入需要计算的凝固点降低曲线，点击“数据处理”，点击“计算质量”按菜单要求计算好点击“确定”。再点击“数据处理”，点击“曲线分组”（分组必须是偶数）在平台的结束处双击鼠标得到一红线即为分组线，选择偶数个，点击“确定”。在右边的数据栏里填上“冷浴温度”，“溶剂名称”，“溶质名称”。点击“数据处理”，点击“自动计算凝固点”，点击“计算溶质摩尔质量”，此时右边的数据栏里自动生成溶质摩尔质量。
