一. 概述

  ZP-BHY测试装置具有真空系统、稳压、调压、水槽控温系统。

1. 真空系统：

内置免维护真空泵，真空压（相对压）范围：0～-98.00Kpa；                          分 辨 率：0.01 Kpa，泵流量:0.75升/分钟，工作电压：220V,  0.1A。

2. 调压、稳压系统

内置调压、稳压、平衡罐、调压阀、放气阀均采用精密针芯阀，微调精度达到：0.01 Kpa。

3. 低真空测压系统

采用进口低真空测压探头，测压范围：0～-101.33 Kpa，分 辨 率：0.01 Kpa，采用蓝色液晶显示屏，显示可切换。

4. 水槽控温系统

一体化设计，采用250*250*250玻璃方缸，不锈钢加热器，功率1000W，交流搅拌电机，无极调速，测温、控温范围：室温～100℃，精度：±0.02℃。

二． 产品图示

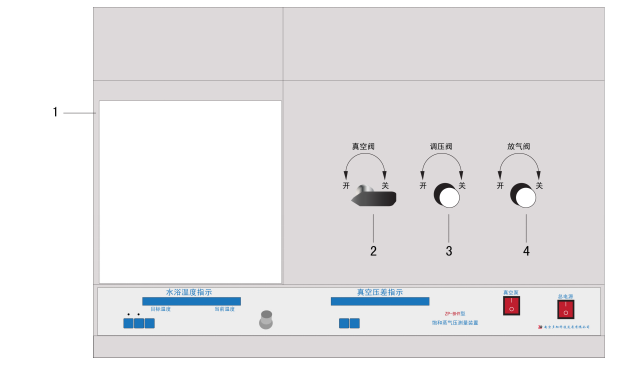

1—玻璃方缸：250*250*250mm

2—真空阀

3—调压阀

4—放气阀

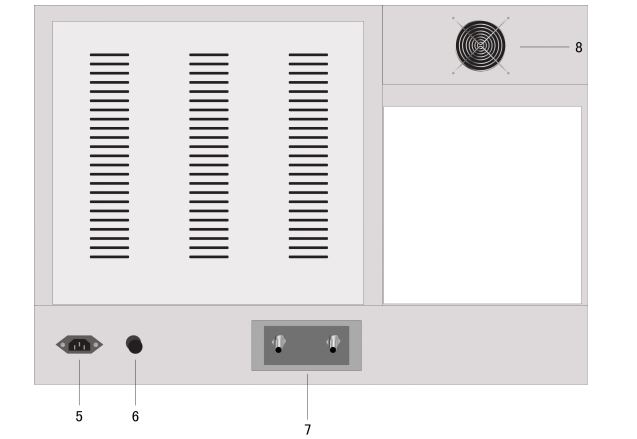

后面板

5—电源插座

6—保险丝盒

7—循环水嘴

        8—风扇

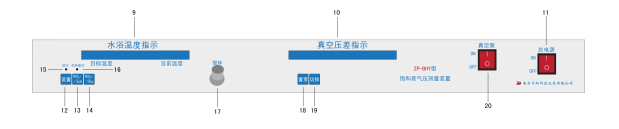

前面板

9—水浴场温度显示窗口

       10—真空压显示窗口

       11—总电源开关

       12—水浴目标温度设置键

       13—移位加热复用键

       14—增加停止复用键

       15—运行指示灯

       16—加热指示灯

       17—水浴调速旋纽

       18—真空压差置零键

       19—压差显示切换键

       20—真空泵电源开关

三．操作说明

1.打开总电源开关，将样品装入玻璃等位计，并与真空系统连接好，（玻璃弯头），并用十 字夹将等位计夹好，保持垂直状态，将循环水用硅胶管接入后面板左边的水嘴，右边水嘴为循环水出水。

2.将放气阀置于“开”的位置，（向左旋转到底，不动为止），调压阀置于“大”的位置（向左旋转到底，不动为止），将前面板 “置零”键按下，使显示为“00.00 Kpa”，（也可按“切换”成“00.00 mmHg”）。

3.打开真空泵的电源开关，将真空阀置于 “开”的位置，放气阀置于“小”的位置（向右旋转到底，不动为止），此时观察到显示屏为真空压上升，当观察等位计内样品在放气泡（此时在排放等位计中的空气，根据气泡大小将调压阀往“小”调整，使气泡不要冲出等位计），一分钟后，等位计中的空气被排放，关闭“真空阀”，关闭真空泵电源。

4.调整前面板左方的水槽控制的“设置”键，看到屏中光标闪烁，按“增加/停止”键，数字直到目标值，再按“移位/加热”键，光标会在相应的位置间移动，依次设置各位数字，达到目标温度数值，再按“设置”键，即可退出设置程序，此时按下“移位/加热”键，就进入加热程序，此时的加热指示灯（绿灯）亮。

5.当 “目标温度”与实际值“当前温度”温度一致时，将“调压阀”向右旋转，使气泡消失，观察等位计“u”型部分的液面高度，如右液面高就调“放气阀”，缓慢右旋转，直到等位计“u”型部分的液面高度一致。如左液面高，就调整“调压阀”，缓慢左调，直到等位计“u”型部分的液面高度一致。等位计“u”型部分的液面高度一致时，记下此时的仪器显示压力值，该值也是此时的饱和蒸气压值⊿Pi(相对压)。按照上述“4”的步骤，设定水槽的下一个目标温度，并按照上述“5”依次做出不同温度条件下的饱和蒸气压⊿Pi(相对压)，PI＝P0---⊿Pi ，P0为当前大气压（可通过实验室的数字式气压计或水银气压计获得）。

6实验记录：

7.实验完成后，先将“放气阀”左转至最大处（开的位置），使系统内和外面的大气压一致，再关掉仪器电源。
