一 产品介绍

1.1 概述和特点

ZD-WC精密数字式电子电位差计主要用于电动势的精密测定。

特点：ZD-WC精密数字式电子电位差计的数字显示采用6位及4位两组高亮度LED，具有字型美观、亮度高、读数直观等特点。

1.2 技术指标

1.2.1 输入电压：220±10%V AC

1.2.2 环境温度：－10~40℃

1.2.3 量程：0~±1999.99mV

1.2.4 分辨率：10μV

1.2.5 精确度：0.01％FS

1.3 装箱清单

在开机前请点清下列物品是否齐全：

1.3.1 精密数字式电子电位差计（ZD-WC）：一台

1.3.2 电源线：一根

1.3.3 保险丝（0. 5A）：两只

1.3.4 红黑测量线：各一根

1.3.5 说明书、合格证：各一份

如果上述任何一样缺失，请与厂家或代理商联系。

注意：保存好纸箱及所有包装材料以便日后搬移。

二 操作步骤

插上电源插头，打开电源开关，两组LED显示即亮。

2.1显示

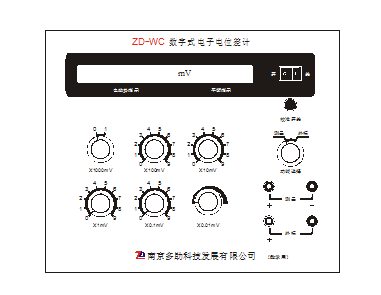

左上方为“电动势指示”6位数码管显示窗口，右上方为“平衡指示”5位数码管显示窗口。

2.1.1 “电动势指示”。显示待测电动势值。

2.1.2 “平衡指示”。显示待测电动势值和拨盘电动势值的差值。如显示为OU.L,则指示被测电动势与设定的拨盘电动势值的差值过大。

2.2 “外标”接线端口，用于外接标准饱和电池

2.2.1 “测量”。测量待测电动势值时，将红黑测量线按正负极接在“测量”端口上。

2.3 “功能选择”旋扭

2.3.1 “功能选择”旋扭。旋至“外标”时，用于设定已知标准电动势值。

2.3.2 “功能选择”旋扭。旋至“测量”时，用于测量待测系统电动势值。

2.3.3“功能选择”旋扭。旋至“内标”时，用于设定内部标准电动势值。

2.3.4“功能选择”旋扭。旋至“开路”时，用于测量时读数完立即旋至“开路”。

2.4 “校准按键”。用于设定已知标准电动势值时，“平衡指示”置零。

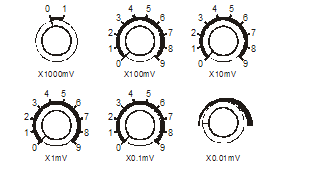

2.5 “电动势”设定、测量旋扭。用于选定内部标准电动势的大小，分别对应X1000mV、X100mV、X10mV、X1mV、X1mV、X0.1mV、X0.01mV。

2.5.1 设定内部标准电动势值。左LED显示为由拨档开关和电位器设定的为已知标准电动势值，以设定已知标准电动势值为1018.62mV为例，将X1000mV拨档开关拨到1，将X100mV拨档开关拨到0，将X10mV拨档开关拨到1，将X1mV拨档开关拨到8，将X0.1mV拨档开关拨到6，旋转X0.01mV电位器，使电动势指示LED的最后一位显示为2。这是按下“校准开关”使“平衡指示”为零，完成已知标准电动势的设定。

2.5.2 测量。将面板右侧的拨位开关拨至“测量”位置，观察右边LED显示值，调节左边拨档开关和电位器直到右边LED显示值为“00000”附近，等待电动势指示数码显示稳定下来，此即为被测电动势值。须注意的是：“电动势指示”和“平衡指示”数码显示在小范围内摆动属正常，摆动数值在±1个字之间。

三 注意事项

3.1 仪器不要放置在有强电磁场干扰的区域内。

3.2 因仪器精度高，测量时应单独放置，不可将仪器叠放，也不要用手触摸仪器外壳。

3.3 仪器的精度较高，每次调节后，“电动势指示”处的数码显示须经过一段时间才可稳定下来。

3.4 测试完毕后，需将被测电动势及时取下。

3.5 如仪器正常加电后无显示，请检查后面板上的保险丝。
