一、概述

DGY-1型多功能光化学反应仪适用于液相光化学反应。特别适合于催化新材料的光催化性能研究、化工产品的光化学合成和污染物质的光化学降解（分解）研究。因此DGY-1型多功能光化学反应仪在化学化工、新材料和环保等领域有广泛的应用，是科研院所和高等院校的必备仪器。

DGY-1型多功能光化学反应仪具有以下特点和功能：

1、配有高汞及氙灯两种光源供选择。

2、光源照射反应器内无死区。

3、设计有平面旋转搅拌和气泡搅拌功能，可获得立体搅拌的良好效果。

4、反应器可通入空气、氧化气体、还原气体或惰性气体进行实验。

5、实验中可设置实验时间和阶段提示时间；具有倒计时显示、阶段提示以及实验结束后，自动切断灯管电源等功能。

6、实验过程中可测定反应液温度，精度0.2℃

7、如出现光源冷却水断水及水压过低故障时，仪器具有自动停机，切断灯管电源的功能。

9、如实验场所自来水压力不稳或水压过低，有冷却水箱备用。

二、技术指标

1、 电源：

交流220V，50HZ，1KW。

2、 光源：

光源配有250W、300W、400W、500W高压汞灯及350W氙灯（根据用户要求）。汞灯波长见表1，汞灯的外型尺寸和电性能见表2。灯管的使用寿命均大于500小时。

3、 转速：

搅拌反应器转速0-1000转/分，连续可调。

4、 体积：

600mmX360mmX360mm

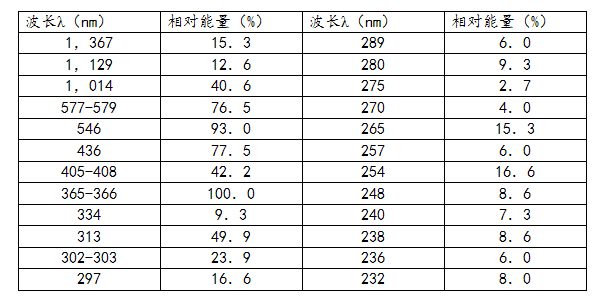

 表1 汞灯能量分布

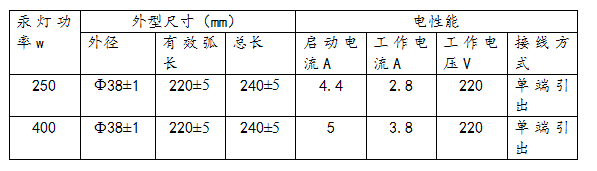

表2  汞灯的外型尺寸和电性能

三、仪器操作说明：

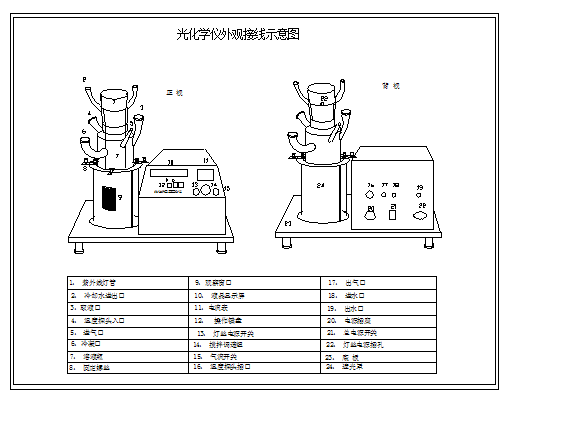

1． 将冷却水进水用橡皮管接仪器的进水口，仪器的出水口用橡皮管接反应器的冷却循环入水口，其出水口导入水槽。

2． 将控制器与紫外灯管用专用线接好，同时将仪器电源线接好。打开电源约两分钟，仪器完成自检。

3． 根据实验要求向光催化反应管加入反应溶液（或同时加入催化剂）。

4． 打开冷却水进水开关，打开紫外灯开关，即可开始实验。打开气流控制器开关，即开始空气鼓泡搅拌，调节磁力搅拌控制旋钮，即可启动磁力搅拌。紫外灯电流可从电流表指示读出。

5． 仪器键盘操作说明：按“切换”键，进入画面“ALAEM TIME：05M”画面，接着按“移位”键和“增加”可设置时间由1-99分钟连续可调。“TEMP： 25℃”是显示系统温度。当循环水流动后，“运行灯”点亮；当到计时为“0”时，“报警灯”点亮；当按“增加键”后，复位报警信号。带“***”画面为预制相，无须设置。

6． 实验结束先关闭紫外灯电源，然后关气流控制器开关和冷却水，最后拔下电源插头。

注意事项及提示：

1． 可根据实验要求配合不同功率的紫外灯管。

2． 可根据实验需要改用空气以外的气体，从专用口进气。

3． 水管连接及电源连接确保无误后，才可打开冷却水。

4． 紫外灯管放置及反应管洗涤、放置要特别小心，以防碰坏。
