1.1 概述

ZR－2NS凝固点下降实验装置，由ZR－2N机电一体化自动搅拌装置、专用容器和精密温度温差测量仪组合而成的，用于完成凝固点降低法测摩尔质量的实验。

特点：ZR－2NS凝固点下降实验装置，十六位液晶显示；具有操作简单、使用安全、重复性好、测量精度高；一体化整洁美观等优点。

二 技术指标

2.1 输入电压 220±10%V AC

2.2 环境温度 -10~40℃

2.3 精密温差测量仪

2.3.1 温差分辨率 0. 001℃

2.3.2 温差范围 －49.999℃~99.999℃

2.3.3 传感器类型 Pt100

2.3.4 通讯口 RS232C

2.4 机电一体化自动搅拌装置

2.4.1 功耗 5W

2.4.2 转速 10转／分

三 面板操作说明

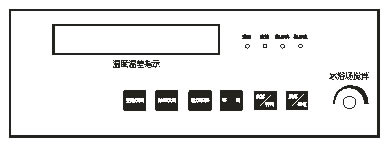

仪器面板包括“显示指示”、“按键”、“指示灯”和“冰浴场搅拌”等。

3.1 显示（温度温差指示）：由一个16位液晶构成。

仪器显示的内容为：基准温度、温差和实际温度，显示的内容可通过按键进行切换。

温度温差指示包括“基准温度显示”、“温差显示”和“当前温度”显示。三个内容的显示可通过“显示切换”按键进行切换。

3.2 按键：由“基准设定”、“时间设定”、“显示切换”、“照明”、“搅拌/开关”和“搅拌/快慢”等六个按键组成。

3.2.1 “基准设定”按键。在进入温差测量时，按下该按键，仪器以当前测定的温度为基准温度。显示的温差为当前温度与该基准温度的差值。若需显示该基准温度可通过显示切换键切换。

3.2.2 “时间设定”按键。按下该键时，计时器加一显示。

3.2.3 “显示切换”按键。该键单独按下时，循环切换显示切换显示基准温度（红灯、绿灯同时亮）、当前温度（红灯亮、绿灯灭）、显示温差（绿灯亮、红灯灭）3个状态。

3.2.4 “照明”按键。按下该键时，仪器内照明系统点亮。再次按下该键，仪器内照明系统关闭。

3.2.5 “搅拌/开关”按键。按下该键时，搅拌器（一）开始工作，再次按下该键，搅拌器（一）停止工作。

3.2.6 “搅拌/快慢”按键。按下该键时，搅拌器（一）高速工作，再次按下该键，搅拌器（一）低速工作。

3.3 指示灯：仪器提供四个指示灯：温度（红灯）／温差（绿灯）、搅拌快和搅拌慢。

3.3.1 温度指示灯（红灯）亮时，表示为当前温度。

3.3.2 温差指示灯（绿灯）亮时，表示当前显示为温差。

3.3.3 温度（红灯）和温差（绿灯）指示灯都亮时，表示当前显示为基准温度。

3.3.4 搅拌快亮时，表示搅拌器（一）的搅拌速度为高速。

3.3.5 搅拌慢亮时，表示搅拌器（一）的搅拌速度为低速。

3.4 “冰浴场搅拌”旋钮。顺时针调节“冰浴场搅拌”旋钮，“冰浴场搅拌”搅拌速度由慢至快，反之亦然。

四 操作说明

连接好仪器，接通电源。

图1 ZR－2NS凝固点下降实验装置

4.1 拔下开关旁插头，取出“搅拌器一”连同测定管及玻璃套管，向大玻璃管中加入冰水混合物，并应开动冰浴场搅拌以及加入水或冰，控制水浴温度低于溶液凝固点温度2~3℃。

4.2 向测定管中小心注入25ml纯环已烷，以液面低于管口2cm为宜，将测定管、“搅拌器一”以及玻璃套管按顺序放入水浴中（要求环已烷完全浸没在水浴环境中），连接“搅拌器1”插头。

4.3 将温差测量仪制零，探头插入测定管中。打开电源开关，通过窗口看搅拌情况，同时读取温差测量仪上数据（具体读法参照ZT－2C精密温差测量仪操作方法）。当刚有固体析出时，迅速取出测定管，擦干管外冰水，插入空气套管中，缓慢均匀搅拌，观察精密温差测量仪的数显值，直至温度稳定，即为环已烷的凝固点参考温度。取出测定管，用手温热，同时搅拌，使管中固体完全熔化，再将测定管直接插入冰浴中，缓慢搅拌，使环已烷迅速冷却，当温度降至高于凝固点参考温度0.5℃时，迅速取出测定管，擦干，放入空气套管中，每秒搅拌一次，使环已烷温度均匀下降，当温度低于凝固点参考温度时，应急速搅拌，（防止过冷超过0.5℃），促进固体析出，温度开始上升，搅拌减慢，注意观察温差测量仪的变化，直至稳定，此即为环已烷的凝固点。重复测定三次。要求环已烷凝固点的绝对平均误差小于±0.003℃。

4.4 取出测定管，使管中的环已烷熔化，从测定管的支管加入事先压成片状的0.2g-0.3g的萘，待溶解后，用“2.3”中方法测定溶液的凝固点。先测凝固点的参考温度，再精确测之。溶液凝固点是取过冷后温度回升所达的最后温度，重复三次，要求绝对平均误差小于±0.003℃。

四 实验注意事项

5.1 插拔连接搅拌器的插头，一定要将电源开关置于断的位置。

5.2 注意测定管、搅棒都须清洁、干燥。温差测量仪的探头，温度计都须与搅拌棒有一定空隙，以防止搅拌时发生摩擦生热，影响环已烷的凝固。

5.3 溶剂、溶质的纯度都直接影响实验的结果。

5.4 水浴的温度不低于4℃为宜。

六 简单故障及排除

七 售后服务

7.1 本仪器保修期18个月，终身维修。

7.2 若本仪器出现故障，请和我公司联系，我公司将尽快为你解决。售后服务电话 025－83714707

八 随机附件

8.1 ZR－2NS凝固点下降实验装置（一体化）一台

8.2 电源线  两根

8.3 保险丝（0. 75A） 两只

8.4 软件（选配）一张

8.5 说明书、合格证 各一份

如果上述任何一样缺失，请与厂家或代理商联系。

注意：保存好纸箱及所有包装材料以便日后搬移。
